1.1.5 Телескопы

Чтобы исследования были точными, необходимы специальные инструменты, приборы.

1). Установлено, Фалес Милетский в 595 г. до н.э. впервые использовал гномон ( древнейший астрономический инструмент, вертикальный предмет (стержень обелиск, колонна, шест), позволяющий по наименьшей длине его тени (в полдень) определить угловую высоту Солнца. Это позволило использовать этот инструмент и как солнечные часы, и определить этапы солнцестояния, равноденствия, продолжительность года, широту наблюдателя и многое другое.

Гномоны-обелиски царицы Хатшепсут в Карнаке, Египет.

2). Гиппарх (180-125г, Др. Греция) использовал астролябию, что позволило ему измерить параллакс Луны, в 129г до н.э., установить продолжительность года в 365,25сут, определить процессию и составить в 130г до н.э. звездный каталог на 1008 звезд и т.д.

В различное время существовали и астрономический посох и астролабон (это первая разновидность теодолита), квадрант и многие друге приборы и инструменты. Наблюдения за небесными телами и объектами проводятся в специальных учреждениях - обсерваториях, которые возникли в самом начале развития астрономии до н. э.

Для возможных исследований и наблюдений в разных странах были созданы астрономические обсерватории. В нашей стране их порядка двух десятков: Главная Пулковская астрономическая обсерватория РАН (ГАО РАН), Государственный астрономический институт им. П. К. Штернберга (ГАИШ), Кавказская горная обсерватория (КГО ГАИШ) и пр.

Настоящее астрономическое исследование началось, когда в 1609 г. изобрели телескоп.

Переворот в астрономии произошёл в 1608 году, после того как голландский мастер по изготовлению очков Иоанн Липперсгей обнаружил, что две линзы, расположенные на одной прямой, могут увеличивать предметы. Так была изобретена зрительная труба.

Этой идеей сразу же воспользовался Галилей. В 1609 году он сконструировал свою первую зрительную трубу с трёхкратным увеличением и направил её в небо. Так зрительная труба превратилась в телескоп.

Телескоп стал основным прибором, который используется в астрономии для наблюдения небесных тел, приема и анализа приходящего от них излучения. Слово это происходит от двух греческих слов: tele – далеко и skopeo – смотрю.

Телескоп - оптический прибор, увеличивает угол зрения, под которым видны небесные тела (разрешающая способность), и собирает во много раз больше света, чем глаз наблюдателя (проникающая сила).

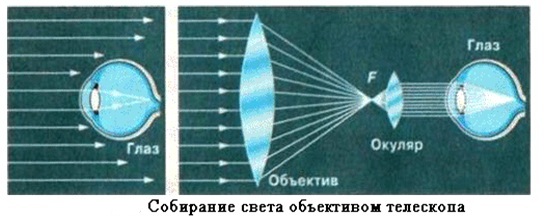

Телескоп применяют, во-первых, для того, чтобы собрать как можно больше света, идущего от исследуемого объекта, а во-вторых, чтобы обеспечить возможность изучать его мелкие детали, недоступные невооруженному глазу. Чем более слабые объекты дает возможность увидеть телескоп, тем больше его проницающая сила. Возможность различать мелкие детали характеризует разрешающую способность телескопа. Обе эти характеристики телескопа зависят от диаметра его объектива.

Количество света, собираемого объективом, возрастает пропорционально его площади (квадрату диаметра). Диаметр зрачка человеческого глаза даже в полной темноте не превышает 8 мм. Объектив телескопа может превышать по диаметру зрачок глаза в десятки и сотни раз. Это позволяет с помощью телескопа обнаружить звезды и другие объекты, которые в 100 млн. раз слабее объектов, видимых невооруженным глазом.

Принцип работы телескопа:

Параллельные лучи света (например, от звезды) падают на объектив. Объектив строит изображение в фокальной плоскости. Лучи света, параллельные главной оптической оси, собираются в фокусе F, лежащем на этой оси. Другие пучки света собираются вблизи фокуса – выше или ниже. Это изображение с помощью окуляра рассматривает наблюдатель.

Принципиальная схема телескопа

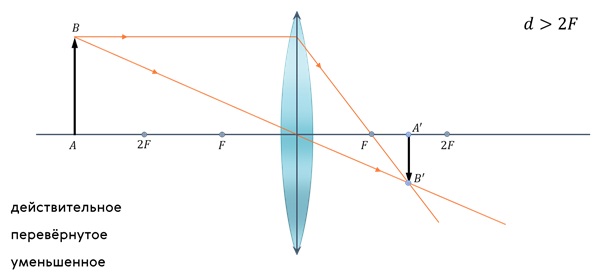

Как известно, если предмет находится дальше двойного фокусного расстояния, она дает уменьшенное, перевернутое и действительное его изображение. Это изображение располагается между точками фокуса и двойного фокуса линзы. Расстояния до Луны, планет, а тем более звезд так велики, что лучи, приходящие от них, можно считать параллельными. Следовательно, изображение объекта будет располагаться в фокальной плоскости.

Диаметры входного и выходного пучков сильно различаются (входной имеет диаметр объектива, а выходной – диаметр изображения объектива, построенного окуляром). В правильно настроенном телескопе весь свет, собранный объективом, попадает в зрачок наблюдателя. При этом выигрыш пропорционален квадрату отношения диаметров объектива и зрачка. Для крупных телескопов эта величина составляет десятки тысяч раз. Так решается одна из основных задач телескопа – собрать больше света от наблюдаемых объектов. Если речь идет о фотографическом телескопе – астрографе, то в нем увеличивается освещенность фотопластинки.

Основные характеристики телескопов.

1) Апертура телескопа (D) - это диаметр главного зеркала телескопа или его собирающей линзы.

Чем больше апертура, тем больше света соберёт объектив и тем более слабые объекты вы увидите.

2) Фокусное расстояние телескопа - это расстояние, на котором зеркало или линза объектива строит изображение бесконечно удаленного объект.

Обычно имеется ввиду фокусное расстояние объектива (F), поскольку окуляры сменные, и у каждого из них фокусное расстояние своё.

От фокусного расстояния зависит не только увеличение, но и качество изображения. Чем больше фокусное расстояние, тем качественнее изображение. От фокусного расстояния телескопа зависит и его длина, особенно рефлекторов Ньютона и рефракторов.

3) Увеличение (или кратность) телескопа (W) показывает, во сколько раз телескоп может увеличить объект или угол, под которым наблюдатель видит объект. Оно равно отношению фокусных расстояний объектива F и окуляра f.

 W=F/f

Телескоп увеличивает видимые угловые размеры Солнца, Луны, планет и деталей на них, но звезды из-за их колоссальной удаленности все равно видны в телескоп, как светящиеся точки.

F вы изменить чаще всего не можете, но имея окуляры с разным f, вы сможете менять кратность или увеличение телескопа Г. Имея сменные окуляры, можно с одним и тем же объективом получать различное увеличение. Поэтому возможности телескопа в астрономии принято характеризовать не увеличением, а диаметром его объектива. В астрономии, как правило, используют увеличения менее 500 раз. Применять большие увеличения мешает атмосфера Земли. Движение воздуха, незаметное невооруженным глазом (или при малых увеличениях), приводит к тому, что мелкие детали изображения становятся нерезкими, размытыми. Астрономические обсерватории, на которых используются крупные телескопы с диаметром зеркала 2–3 м, стараются разместить в районах с хорошим астроклиматом: большим количеством ясных дней и ночей, с высокой прозрачностью атмосферы.

4) Разрешающая способность – минимальный угол между двумя звездами, видимыми раздельно. Проще говоря, под разрешающей способностью можно понимать "чёткость" изображения.

Разрешающая способность можно вычислить по формуле:

δ=140"/D

где δ – угловое разрешение в секундах, D – диаметр объектива в миллиметрах.

Расстояние между объектами на небе в астрономии измеряются углом, который образовывается лучами, проведенными из точки, в которой находится наблюдатель к объектам. Это расстояние называют угловым, и выражают в градусах и долях градуса:

градусы – 5^о, минуты – 13', секунды – 21"

Человеческий глаз без специальных приборов различает 2 звезды отдельно друг от друга, если их угловое расстояние не менее 1-2'. Телескоп позволяет уменьшить этот предел в несколько раз.  В самые крупные телескопы можно видеть раздельные звезды, угловые расстояния которых могут составлять сотые и тысячные доли.

Угол, под которым мы видим диаметр Солнца и Луны ~ 0,5^о= 30'.

Ограничение на предельное увеличение накладывает явление дифракции – огибание световыми волнами краев объектива. Из-за дифракции вместо изображения точки получаются кольца. Угловой размер центрального пятна (теоретическое угловое разрешение):

δ=λ/D

где δ – угловое разрешение в секундах, λ - длина волны излучения, D – диаметр объектива в миллиметрах.

Чем меньше размер изображения светящейся точки (звезды), которое дает объектив телескопа, тем лучше его разрешающая способность. Если расстояние между изображениями двух звезд меньше размера самого изображения, то они сливаются в одно. Минимальный размер изображения звезды (в секундах дуги) можно рассчитать по формуле:

Где λ – длина световой волны, a D – диаметр объектива. У школьного телескопа, диаметр объектива которого составляет 60 мм, теоретическая разрешающая способность будет равна примерно 2Ѕ. Напомним, что это превышает разрешающую способность невооруженного глаза (2') в 60 раз. Реальная разрешающая способность телескопа будет меньше, поскольку на качество изображения существенно влияет состояние атмосферы, движение воздуха.

Для видимых длин волн при λ = 550 нм на телескопе с диаметром D = 1 м теоретическое угловое разрешение будет равно δ = 0,1". Практически угловое разрешение больших телескопов ограничивается атмосферным дрожанием. При фотографических наблюдениях разрешающая способность всегда ограничена земной атмосферой и погрешностями гидирования и не бывает лучше 0,3". При наблюдениях глазом из-за того, что можно попытаться поймать момент, когда атмосфера относительно спокойна (достаточно нескольких секунд), разрешающая способность у телескопов с диаметром D, большим 2 м, может быть близка к теоретической. Хорошим считается телескоп, собирающий более 50 % излучения в кружке 0,5".

Пути повышения разрешающей способности телескопа:

1) увеличение диаметра телескопа

2) уменьшение длины волны изучаемого излучения

5) Проницающая сила телескопа характеризуется предельной звездной величиной m самой слабой звезды, которую можно увидеть в данный инструмент при наилучших условиях наблюдений. Для таких условий проницающую силу можно определить по формуле:

m = 2,1 + 5 lg D

где D – диаметр объектива в миллиметрах, m - предельная звездная величина.

6) Относительное отверстие – отношение диаметра D к фокусному расстоянию F:

A=D/F

У телескопов для визуальных наблюдений типичное значение относительного отверстия 1/10 и меньше. У современных телескопов она равна 1/4 и больше.

7) Часто вместо относительного отверстия используется понятие светосилы, равной (D/F)². Светосила характеризует освещенность, создаваемую объективом в фокальной плоскости.

8) Относительным фокусным расстоянием телескопа (обозначается перевернутой буквой А) называется величина, обратная относительному отверстию:

В фотографии эта величина часто называется диафрагмой.

Относительное отверстие и относительное фокусное расстояним являются важными характеристиками объектива телескопа. Это обратные друг другу величины. Чем больше относительное отверстие, тем меньше относительное фокусное расстояние и тем больше освещённость в фокальной плоскости объектива телескопа, что выгодно при фотоработах (позволяет уменьшить выдержку при сохранении экспозиции). Но при этом на кадре фотоприёмника получается меньший масштаб изображения.

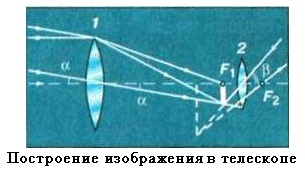

Построим изображение Луны, которое дает объектив  с фокусным расстоянием F (рис. 1.6). Из рисунка видно, что угловых размеров наблюдаемого объекта – угол α – объектив не изменяет. Воспользуемся теперь еще одной линзой – окуляром 2, поместив ее от изображения Луны (точка F₁) на расстоянии, равном фокусному расстоянию этой линзы – f, в точку F₂. Фокусное расстояние окуляра должно быть меньше, чем фокусное расстояние объектива. Построив изображение, которое дает окуляр, мы убедимся, что он увеличивает угловые размеры Луны: угол β заметно больше угла α.

Виды телескопов:

1. Оптические телескопы
   1. Рефрактор.
   2. Рефлектор.
   3. Зеркально – линзовый.
2. Радиотелескопы

Если в качестве объектива телескопа используется линза, то он называется рефрактор (от латинского слова refracto – преломляю), а если вогнутое зеркало, – то рефлектор (reflecto – отражаю). В зеркально-линзовых телескопах используется комбинация зеркала и линз.

Телескоп – рефрактор использует преломление света. Лучи, которые идут от небесных светил собираются линзой или системой линз.

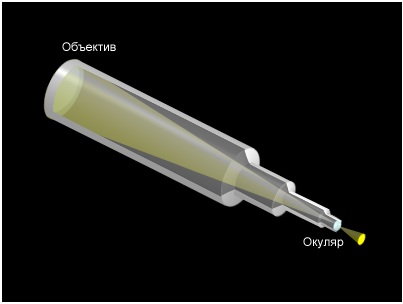

Схема устройства телескопа – рефрактора

Главная часть простейшего рефрактора – объектив – двояковыпуклая линза, установленная в передней части телескопа. Объектив собирает излучение. Чем больше размеры объектива D, тем больше собирает излучения телескоп, тем более слабые источники могут быть обнаружены им. Чтобы избежать хроматической аберрации, линзовые объективы делают составными. Однако в случаях, когда требуется свести к минимуму рассеяние в системе, приходится использовать и одиночную линзу. Расстояние от объектива до главного фокуса называется главным фокусным расстоянием F.

Телескоп – рефлектор использует отражение света. В них используют вогнутое зеркало, способное фокусировать отраженные лучи.

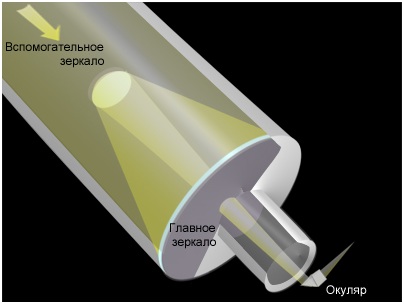

Схема устройства телескопа – рефлектора

Основным элементом рефлектора является зеркало – отражающая поверхность сферической, параболической или гиперболической формы. Обычно оно делается из стеклянной или кварцевой заготовки круглой формы и затем покрывается отражающим покрытием (тонкий слой серебра или алюминия). Точность изготовления поверхности зеркала, т.е. максимально допустимые отклонения от заданной формы, зависит от длины волны света, на которой будет работать зеркало. Точность должна быть лучше, чем λ/8. К примеру, зеркало, работающее в видимом свете (длина волны λ = 0,5 микрона), должно быть изготовлено с точностью 0,06 мкм (0,00006 мм).

Обращенная к глазу наблюдателя оптическая система называется окуляром. В простейшем случае окуляр может состоять только из одной положительной линзы (в этом случае мы получим сильно искаженное хроматической аберрацией изображение).

Помимо рефракторов и рефлекторов в настоящее время используются различные типы зеркально-линзовых телескопов.

Школьные телескопы по большей части являются рефракторами, их объективом, как правило, служит двояковыпуклая собирающая линза.

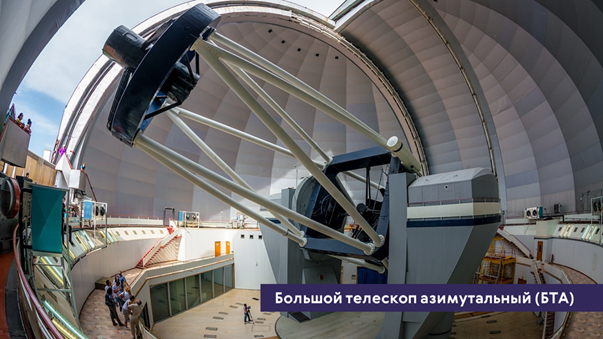

 В нынешних обсерваториях мы можем увидеть крупные оптические телескопы. Крупнейший в России телескоп-рефлектор, который имеет зеркало диаметром 6 м, сконструирован и построен Ленинградским оптико-механическим объединением. Он называется «Большой телескоп азимутальный» (сокращённо БТА).

Его огромное вогнутое зеркало, которое имеет массу около 40 т, отшлифовано с точностью до долей микрометра. Фокусное расстояние зеркала 24 м. Масса всей установки телескопа более 850 т, а высота 42 м. Управление телескопом осуществляется с помощью компьютера, который позволяет точно навести телескоп на изучаемый объект и длительное время удерживать его в поле зрения, плавно поворачивая телескоп вслед за вращением Земли. Телескоп входит в состав Специальной астрофизической обсерватории Российской академии наук и установлен на Северном Кавказе (близ станицы Зеленчукская в Карачаево-Черкесской Республике) на высоте 2100 м над уровнем моря.

В настоящее время появилась возможность использовать в наземных телескопах не монолитные зеркала, а зеркала, состоящие из отдельных фрагментов. Уже построены и работают два телескопа, каждый из которых имеет объектив диаметром 10 м, состоящий из 36 отдельных зеркал шестиугольной формы. Управляя этими зеркалами с помощью компьютера, можно всегда расположить их так, чтобы все они собирали свет от наблюдаемого объекта в едином фокусе. Предполагается создать телескоп с составным зеркалом диаметром 32 м, работающим по тому же принципу.

Телескопы бывают самыми разными - оптические (общего астрофизического назначения, коронографы, телескопы для наблюдения ИСЗ), радиотелескопы, инфракрасные, нейтринные, рентгеновские. При всем своем многообразии, все телескопы, принимающие электромагнитное излучение, решают две основных задачи:

• создать максимально резкое изображение и, при визуальных наблюдениях, увеличить угловые расстояния между объектами (звездами, галактиками и т. п.);
• собрать как можно больше энергии излучения, увеличить освещенность изображения объектов.

Современные телескопы часто используются для того, чтобы сфотографировать изображение, которое дает объектив. Именно так получены те фотографии Солнца, галактик и других объектов, которые вы увидите на страницах учебника, в популярных книгах и журналах, на сайтах в интернете. Телескопы, приспособленные для фотографирования небесных объектов, называются астрографами. Фотографические наблюдения имеют ряд преимуществ перед визуальными. К основным преимуществам относятся:

1. документальность – способность фиксировать происходящие явления и процессы, и долгое время сохранять полученную информацию;
2. моментальность – способность регистрировать кратковременные явления, происходящие в данный момент;
3. панорамность – способность запечатлевать на фотопластинке одновременно несколько объектов и их взаимное расположение;
4. интегральность – способность накапливать свет от слабых источников; детальность получаемого изображения.

С помощью телескопов производятся не толь визуальные и фотографические наблюдения, но преимущественно высокочастотные фотоэлектрические и спектральные наблюдения. Сведения о температуре, химическом составе, магнитных полях небесных тел, а также об их движении получают из спектральных наблюдений. Кроме света, небесные тела излучают электромагнитные волны большей длины волны, чем свет (инфракрасное излучение, радиоволны), или меньшей (УФ, рентгеновское излучение и гамма лучи).

Изучение Вселенной началось и продолжается в течение нескольких тысячелетий, но вплоть до середины прошлого века исследования были исключительно в оптическом диапазоне электромагнитных волн. Поэтому доступной областью излучения был диапазон от 400 до 700 нм. Первые астрономические научные наблюдения являлись астрометрическими, изучалось только расположение планет, звёзд и их видимое движение на небесной сфере.

Но небесные тела дают различное излучение: видимый свет, инфракрасное, ультрафиолетовое, радиоволны, рентгеновское, гамма – излучения. В XX веке астрономия стала всеволновой. Астрономию называют всеволновой, поскольку наблюдения за объектами ведутся не только в оптическом диапазоне. В настоящее время излучение от космических объектов регистрируется во всем диапазоне электромагнитного спектра от длинноволнового радиоизлучения (частота 10⁷ , длина волны l = 30 м) до гамма-излучения (частота 10²⁷ Гц, длина волны l = 3∙10^–19×м = 3∙10^–10 нм). Для этой цели используются различные приборы, каждый из которых способен принимать излучение в определенном диапазоне электромагнитных волн: инфракрасное, ультрафиолетовое, рентгеновское, гамма- и радиоизлучение.

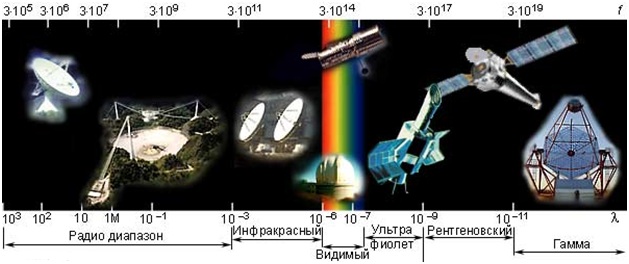

Астрономические наблюдения проводятся во всем диапазоне электромагнитных волн.

Для приема и анализа оптического и других видов излучения в современной астрономии используется весь арсенал достижений физики и техники – фотоумножители, электронно-оптические преобразователи и др. В настоящее время наиболее чувствительными приемниками света являются приборы с зарядовой связью (ПЗС), позволяющие регистрировать отдельные кванты света. Они представляют собой сложную систему полупроводников (полупроводниковые матрицы), в которых используется внутренний фотоэффект. В этом и в других случаях полученные данные можно воспроизвести на дисплее компьютера или представить для обработки и анализа в цифровой форме.

Наблюдения в других спектральных диапазонах позволили сделать важные открытия. Сначала были изобретены радиотелескопы. Радиоизлучение из космоса достигает поверхности Земли без значительного поглощения. Для его приема построены самые крупные астрономические инструменты – радиотелескопы.

Радиотелескоп

Их металлические зеркала-антенны, которые достигают в диаметре нескольких десятков метров, отражают радиоволны и собирают их подобно оптическому телескопу-рефлектору. Для регистрации радиоизлучения используются особые чувствительные радиоприемники. Любой радиотелескоп по принципу своего действия похож на оптический: он собирает излучение и фокусирует его на детекторе, настроенном на выбранную длину волны, а затем преобразует этот сигнал, показывая условно раскрашенное изображение неба или объекта.

Так, радиоволны принесли информацию о наличии крупных молекул в холодных молекулярных облаках, об активных галактиках, о строении ядер галактик, в том числе и нашей Галактики, тогда как оптическое излучение от центра Галактики полностью задерживается космической пылью.

Чтобы существенно улучшить угловое разрешение, в радиоастрономии используют радиоинтерферометры. Простейший радиоинтерферометр состоит из двух радиотелескопов, разнесенных на расстояние, называемое базой интерферометра. Радиотелескопы, находящиеся в разных странах и даже на разных континентах, также могут соединяться в единую систему наблюдений. Такие системы получили название радиоинтерферометров со сверхдлинной базой (РСДБ). Такие системы дают максимально возможное угловое разрешение, в несколько тысяч раз лучше, чем у любого оптического телескопа.

Наша Земля надежно защищена атмосферой от проникающего жесткого электромагнитного излучения, от инфракрасного излучения. Так как атмосфера мешает прониканию лучей к земле c λ< λ света (ультрафиолетовые, рентгеновские, γ - излучения), то последнее время на орбиту Земли выводятся телескопы и целые орбитальные обсерватории : (т.е развиваются внеатмосферные наблюдения). Т.е. современные инфракрасные, рентгеновские и гамма обсерватории вынесены за пределы земной атмосферы.

Приборы для исследования остальных видов излучения обычно тоже называют телескопами, хотя по своему устройству они порой значительно отличаются от оптических телескопов. Как правило, они устанавливаются на искусственных спутниках, орбитальных станциях и других космических аппаратах, поскольку сквозь земную атмосферу эти излучения практически не проникают. Она их рассеивает и поглощает.

Даже оптические телескопы, находящиеся на орбите, имеют определенные преимущества по сравнению с наземными. Наиболее крупному из них космическому телескопу им. Хаббла, созданному в США, с зеркалом диаметром 2,4 м доступны объекты, которые в 10–15 раз слабее, чем такому же телескопу на Земле. Его разрешающая способность составляет 0,1Ѕ, что недостижимо даже для более крупных наземных телескопов. На снимках туманностей и других далеких объектов видны мелкие детали, неразличимые при наблюдениях с Земли.

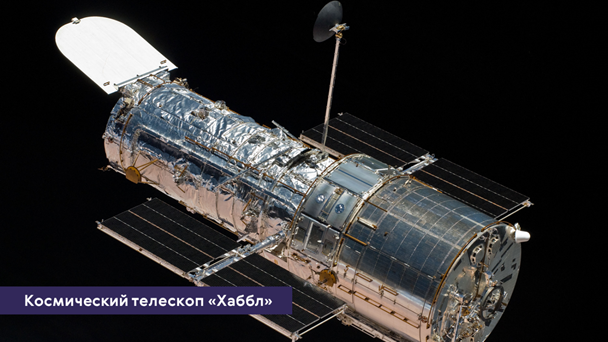

Космический телескоп им. Хаббла
