   По значению удельного электрического сопротивления полупроводники занимают промежуточное место между проводниками и диэлектриками. К числу полупроводников относятся многие химические элементы (германий, кремний, селен, теллур, мышьяк и др.), огромное количество сплавов и химических соединений.

   Качественное отличие полупроводников от металлов проявляется прежде всего в зависимости удельного сопротивления от температуры. С понижением температуры сопротивление металлов падает. У полупроводников, напротив, с понижением температуры сопротивление возрастает и вблизи абсолютного нуля они практически становятся изоляторами.

Зависимость удельного сопротивления ρ чистого полупроводника от абсолютной температуры T.

   Полупроводниками называются вещества, удельное сопротивление которых убывает с повышением температуры.

   Такой ход зависимости ρ(T) показывает, что у полупроводников концентрация носителей свободного заряда не остается постоянной, а увеличивается с ростом температуры. Механизм электрического тока в полупроводниках нельзя объяснить в рамках модели газа свободных электронов. Объяснение явлений, наблюдаемых в проводниках, возможно на основе законов квантовой механики. Рассмотрим качественно механизм электрического тока в полупроводниках на примере германия (Ge).

   Атомы германия имеют четыре слабо связанных электрона на внешней оболочке. Их называют валентными электронами. В кристаллической решетке каждый атом окружен четырьмя ближайшими соседями. Связь между атомами в кристалле германия является ковалентной, то есть осуществляется парами валентных электронов. Каждый валентный электрон принадлежит двум атомам.

   Валентные электроны в кристалле германия гораздо сильнее связаны с атомами, чем в металлах; поэтому концентрация электронов проводимости при комнатной температуре в полупроводниках на много порядков меньше, чем у металлов. Вблизи абсолютного нуля температуры в кристалле германия все электроны заняты в образовании связей. Такой кристалл электрического тока не проводит. При повышении температуры некоторая часть валентных электронов может получить энергию, достаточную для разрыва ковалентных связей. Тогда в кристалле возникнут свободные электроны (электроны проводимости). Одновременно в местах разрыва связей образуются вакансии, которые не заняты электронами.

   Вакансии, которые не заняты электронами получили название дырок.

   Вакантное место может быть занято валентным электроном из соседней пары, тогда дырка переместиться на новое место в кристалле. При заданной температуре полупроводника в единицу времени образуется определенное количество электронно-дырочных пар.

   В то же время идет обратный процесс – при встрече свободного электрона с дыркой, восстанавливается электронная связь между атомами германия. Этот процесс называется рекомбинацией.

   Рекомбинация – восстановление электронной связи между атомами.

   Электронно-дырочные пары могут рождаться также при освещении полупроводника за счет энергии электромагнитного излучения.

   В отсутствие электрического поля электроны проводимости и дырки участвуют в хаотическом тепловом движении.

   Если полупроводник помещается в электрическое поле, то в упорядоченное движение вовлекаются не только свободные электроны, но и дырки, которые ведут себя как положительно заряженные частицы. Поэтому ток I в полупроводнике складывается из электронного I_n и дырочного I_p токов: I = I_n + I_p

   Электрическим током в полупроводниках называется направленное движение электронов к положительному полюсу, а дырок к отрицательному .

   Концентрация электронов проводимости в полупроводнике равна концентрации дырок: n_n = n_p. Электронно-дырочный механизм проводимости проявляется только у чистых (то есть без примесей) полупроводников. Он называется собственной электрической проводимостью полупроводников.

   Собственной электрической проводимостью полупроводников называется электронно-дырочный механизм проводимости, который проявляется только у чистых (то есть без примесей) полупроводников.

   При наличии примесей электропроводимость полупроводников сильно изменяется.

   Примесной проводимостью называется проводимость полупроводников при наличии примесей.

   Необходимым условием резкого уменьшения удельного сопротивления полупроводника при введении примесей является отличие валентности атомов примеси от валентности основных атомов кристалла.

   Различают два типа примесной проводимости – электронную и дырочную проводимости.

1. Электронная проводимость возникает, когда в кристалл полупроводника вводится примесь с большей валентностью.

   Например, вкристалл германия с четырехвалентными атомами введены пятивалентные атомы мышьяка, As.

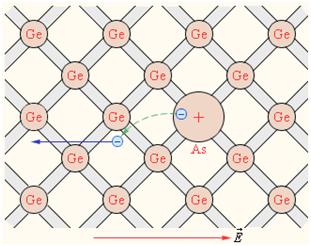

   На рисунке показан пятивалентный атом мышьяка, оказавшийся в узле кристаллической решетки германия. Четыре валентных электрона атома мышьяка включены в образование ковалентных связей с четырьмя соседними атомами германия. Пятый валентный электрон оказался лишним; он легко отрывается от атома мышьяка и становится свободным. Атом, потерявший электрон, превращается в положительный ион, расположенный в узле кристаллической решетки.

   Донорской примесью – называется примесь из атомов с валентностью, превышающей валентность основных атомов полупроводникового кристалла.

   В результате ее введения в кристалле появляется значительное число свободных электронов. Это приводит к резкому уменьшению удельного сопротивления полупроводника – в тысячи и даже миллионы раз. Удельное сопротивление проводника с большим содержанием примесей может приближаться к удельному сопротивлению металлического проводника.

   В кристалле германия с примесью мышьяка есть электроны и дырки, ответственные за собственную проводимость кристалла. Но основным типом носителей свободного заряда являются электроны, оторвавшиеся от атомов мышьяка. В таком кристалле n_n >> n_p.

   Проводимость, при которой основными носителями свободного заряда  являются электроны  называется электронной.

   Полупроводник, обладающий электронной проводимостью, называется полупроводником n-типа.

2. Дырочная проводимость возникает, когда в кристалл полупроводника введена примесь с меньшей валентностью.

   Например, в кристалл германия введены трехвалентные атомы In.

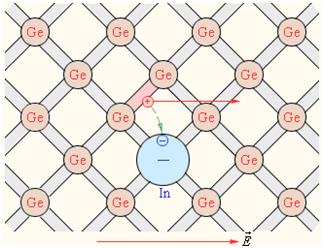

   На рисунке показан атом индия, который создал с помощью своих валентных электронов ковалентные связи лишь с тремя соседними атомами германия. На образование связи с четвертым атомом германия у атома индия нет электрона. Этот недостающий электрон может быть захвачен атомом индия из ковалентной связи соседних атомов германия. В этом случае атом индия превращается в отрицательный ион, расположенный в узле кристаллической решетки, а в ковалентной связи соседних атомов образуется вакансия.

   Акцепторной примесью – называется примесь из атомов с валентностью меньшей, чем валентность основных атомов полупроводникового кристалла , способных захватывать электроны.

   В результате введения акцепторной примеси в кристалле разрывается множество ковалентных связей и образуются вакантные места (дырки). На эти места могут перескакивать электроны из соседних ковалентных связей, что приводит к хаотическому блужданию дырок по кристаллу.

   Наличие акцепторной примеси резко снижает удельное сопротивление полупроводника за счет появления большого числа свободных дырок. Концентрация дырок в полупроводнике с акцепторной примесью значительно превышает концентрацию электронов, которые возникли из-за механизма собственной электропроводности полупроводника: n_p >> n_n.

   Проводимость, при которой основными носителями свободного заряда  являются дырки,  называется дырочной проводимостью.

   Полупроводник с дырочной проводимостью называется полупроводником p-типа.

Следует подчеркнуть, что дырочная проводимость в действительности обусловлена перемещением по вакансиям от одного атома германия к другому электронов, которые осуществляют ковалентную связь.

Зависимость электропроводимости полупроводников от температуры и освещенности

1. У полупроводников с ростом температуры подвижность электронов и дырок падает, но это не играет заметной роли, так как при нагревании полупроводника кинетическая энергия валентных электронов возрастает и наступает разрыв отдельных связей, что приводит к увеличению числа свободных электронов, т. е. росту электропроводимости.

2. При освещении полупроводника в нем появляются дополнительные носите­ли, что приводит к повышению его электропроводности. Это возникает в резуль­тате того, что свет вырывает электроны из атома и при этом одновременно возрастает число электронов и дырок.

О том, какие процессы происходят при соприкосновении полупроводников p- n-типов и где используются полупроводники читайте в продолжении лекции 32 " Полупроводниковый диод. Полупроводниковые приборы"
