В экзаменационную работу включено три задания, проверяющие освоение практической части курса физики основной школы (умения проводить наблюдения, измерения и исследования зависимостей физических величин).
Задания базируются на материале разделов "Механические явления", "Тепловые явления" и "Электромагнитные явления".
Задания линии 15 – задания на выбор одного ответа из четырех предложенных базового уровня сложности, максимальный балл – 1.
Ниже приведены описания проверяемых элементов содержания и умений, которые необходимо проявить при выполнении заданий 15, а также ссылки на примеры заданий данной линии из открытого банка заданий ОГЭ.
Что нужно знать:
- принцип работы устройств: мензурка, динамометр, весы, термометр, манометр, барометр, амперметр, вольтметр.
Что нужно уметь:
- проводить прямые измерения физических величин с использованием измерительных приборов
- правильно составлять схемы включения прибора в экспериментальную установку
- проводить серию измерений
- определять пределы измерений прибора, цену деления
- снимать показания с учетом абсолютной погрешности измерений
В задании 15 нужно либо определить показания прибора с учётом заданной абсолютной погрешности либо проверить правильность включения амперметра
и вольтметра в электрическую цепь.
Критерии оценивания.
Ответ на задание №15 оценивается:
- 1 баллом, если выбран верный ответ;
- 0 баллов, если выбран не верный ответ.
Где взять информацию по теме:
1. Белага В.В., Ломанченков И.А., Панебратцев Ю.А. Физика. 7 класс. / АО «Издательство «Просвещение».
Белага В.В., Ломанченков И.А., Панебратцев Ю.А. Физика. 8 класс. / АО «Издательство «Просвещение».
Белага В.В., Ломанченков И.А., Панебратцев Ю.А. Физика. 9 класс. / АО «Издательство «Просвещение».
2. Генденштейн Л.Э., Булатова А.А., Корнильев А.Н. Физика. 7 класс. /Под редакцией Орлова В.А. /ООО «БИНОМ. Лаборатория знаний».
Генденштейн Л.Э., Булатова А.А., Корнильев А.Н. Физика. 8 класс. /Под редакцией Орлова В.А. /ООО «БИНОМ. Лаборатория знаний».
Генденштейн Л.Э., Булатова А.А., Корнильев А.Н. Физика. 9 класс. /Под редакцией Орлова В.А. /ООО «БИНОМ. Лаборатория знаний».
3. Грачев А.В., Погожев В.А., Боков П.Ю. Физика. 7 класс. / ООО «Издательский центр «ВЕНТАНА-ГРАФ».
Грачев А.В., Погожев В.А., Боков П.Ю. Физика. 8 класс. / ООО «Издательский центр «ВЕНТАНА-ГРАФ».
Грачев А.В., Погожев В.А., Боков П.Ю. Физика. 9 класс. / ООО «Издательский центр «ВЕНТАНА-ГРАФ».
4. Громов С.В., Родина Н.А. и др. Физика. 7 класс. / ООО «Издательский центр «ВЕНТАНАГРАФ».
Громов С.В., Родина Н.А. и др. Физика. 8 класс. / ООО «Издательский центр «ВЕНТАНАГРАФ».
Громов С.В., Родина Н.А. и др. Физика. 9 класс. / ООО «Издательский центр «ВЕНТАНАГРАФ».
5. Изергин Э.Т. Физика. 7 класс. / ООО «Русское слово – учебник».
Изергин Э.Т. Физика. 8 класс. / ООО «Русское слово – учебник».
Изергин Э.Т. Физика. 9 класс. / ООО «Русское слово – учебник».
6. Кабардин О.Ф. Физика. 7 класс. / АО «Издательство «Просвещение» – глава 2.
Кабардин О.Ф. Физика. 9 класс. / АО «Издательство «Просвещение» – главы 2 и 3.
7. Перышкин А.В. Физика. 7 класс. / ООО «Дрофа».
Перышкин А.В. Физика. 8 класс. / ООО «Дрофа».
Перышкин А.В., Гутник Е.М. Физика. 9 класс. / ООО «Дрофа» – главы 1–3.
8. Пурышева Н.С., Важеевская Н.Е. Физика. 7 класс. / ООО «Дрофа».
Пурышева Н.С., Важеевская Н.Е. Физика. 8 класс. / ООО «Дрофа».
Пурышева Н.С., Важеевская Н.Е., Чаругин В.М. Физика. 9 класс. / ООО «Дрофа».
9. Перышкин И.М., Иванов А.И. Физика. 7 класс. / АО «Издательство «Просвещение».
Перышкин И.М., Иванов А.И. Физика. 8 класс. / АО «Издательство «Просвещение».
Перышкин И.М., Гутник Е.М., Иванов А.И., Петрова М.А. Физика. 9 класс. / АО «Издательство «Просвещение».
Физика 7 класс. https://resh.edu.ru/subject/28/7/
Физика 8 класс. https://resh.edu.ru/subject/28/8/
Физика 9 класс. https://resh.edu.ru/subject/28/9/
Какие задания открытого банка ФИПИ выполнить для тренировки:
Задание 15
F02544 - проводить серию измерений (механические явления - пружинный маятник)
Выберите правильный ответ.

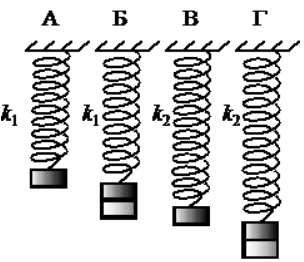

Необходимо экспериментально установить, зависит ли период колебаний пружинного маятника от массы груза. Какую из указанных на рисунке пар маятников можно использовать для этой цели?
1) А и Г
2) Б и В
3) Б и Г
4) А и Б
364F4e - снимать показания с учетом абсолютной погрешности измерений (механические явления - барометр-анероид)
Выберите правильный ответ.
Запишите результат измерения атмосферного давления с помощью барометра-анероида (см. рисунок), учитывая, что погрешность измерения равна цене деления.
1) (750 ± 5) мм рт. ст.
2) (755 ± 1) мм рт. ст.
3) (107 ± 1) мм рт. ст.
4) (100,7 ± 0,1) мм рт. ст.
c8D1F0 - снимать показания с учетом абсолютной погрешности измерений (механические явления - барометр-анероид)
Выберите правильный ответ.
Запишите результат измерения атмосферного давления с помощью барометра-анероида (см. рисунок), учитывая, что погрешность измерения равна цене деления.
1) (750 ± 5) Па
2) (755 ± 1) Па
3) (107 ± 1) Па
4) (100,7 ± 0,1) Па
7A8E71 - определять пределы измерений прибора, цену деления (механические явления - мензурка)
Выберите правильный ответ.
На рисунке изображена мензурка с водой.
Цена деления шкалы и предел измерений мензурки равны соответственно
1) 10 мл; 100 мл
2) 10 мл; 120 мл
3) 100 мл; 120 мл
4) 120 мл; 10 мл
8F4AC3 - проводить серию измерений (механические явления - выталкивающая сила)
Выберите правильный ответ.

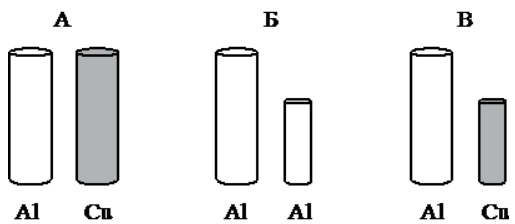

Необходимо экспериментально установить, зависит ли выталкивающая сила от плотности погружённого в жидкость тела. Какой набор цилиндров из алюминия и меди (см. рисунок) можно использовать для этой цели?
1) только А
2) только Б
3) только В
4) либо А, либо В
e0c149 - снимать показания с учетом абсолютной погрешности измерений (электромагнитные явления - вольтметр)
Выберите правильный ответ.
Запишите результат измерения электрического напряжения (см. рисунок), учитывая, что погрешность измерения равна цене деления вольтметра.
1) (1,4 ± 0,1) В
2) (1,4 ± 0,5) В
3) (2,4 ± 0,1) В
4) (2,8 ± 0,2) В

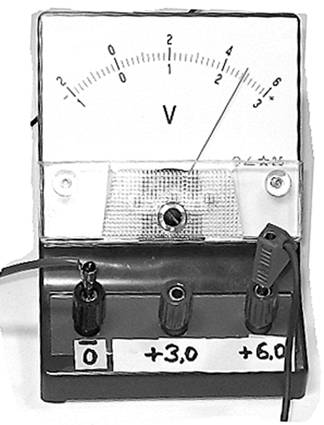

0DB6B1 - снимать показания с учетом абсолютной погрешности измерений (электромагнитные явления - вольтметр)
Выберите правильный ответ.
Запишите результат измерения электрического напряжения (см. рисунок), учитывая, что погрешность измерения равна цене деления вольтметра.
1) (2,4 ± 0,2) В
2) (2,4 ± 0,1) В
3) (4,4 ± 0,1) В
4) (4,8 ± 0,2) В
5A0eF8 - проводить серию измерений (электромагнитные явления)
Выберите правильный ответ.

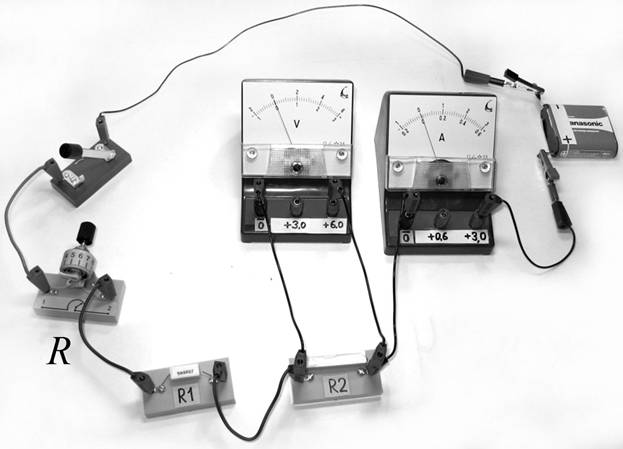

Ученик собрал электрическую цепь, представленную на рисунке.
Какое утверждение верное?
1) При замыкании ключа амперметр покажет силу электрического тока, протекающего через реостат R.
2) При замыкании ключа вольтметр покажет электрическое напряжение на реостате R.
3) При замыкании ключа вольтметр покажет общее электрическое напряжение на резисторах R1 и R2.
4) Вольтметр включён в электрическую цепь с нарушением полярности подключения.
710910 - определять пределы измерений прибора, цену деления (электромагнитные явления - амперметр)
Выберите правильный ответ.
Силу тока в электрической цепи измеряют с помощью амперметра. Укажите цену деления и предел измерения амперметра, шкала которого представлена на рисунке.
Цена деления шкалы и предел измерений мензурки равны соответственно
1) 0,1 А; 2 А
2) 0,1 А; 10 А
3) 0,2 А; 2 А
4) 0,2 А; 10 А
D22121 - проводить серию измерений (электромагнитные явления - сопротивление проводника)
Выберите правильный ответ.
Необходимо экспериментально установить зависимость электрического сопротивления проводящего стержня от площади его поперечного сечения. Какую из указанных пар стержней (см. рисунок) можно использовать для этой цели?
1) А и Б
2) А и В
3) Б и В
4) Б и Г
