Комплект № 5 предназначен для выполнения экспериментальных заданий ОГЭ по физике в соответствии со Спецификацией КИМ для проведения ОГЭ по физике, утвержденной ФГБНУ «ФИПИ».
Комплект № 5 не используется в КИМ ОГЭ 2024 года.
Комплект позволяет измерять ускорение и среднюю скорость движения бруска по наклонной плоскости; частоту и период колебаний математического и пружинного маятников, а также исследовать зависимости ускорения бруска от угла наклона направляющей; периода (частоты) колебаний нитяного маятника от длины нити, периода колебаний пружинного маятника от массы груза и жесткости пружины, и независимости периода колебаний нитяного маятника от массы груза.
Элементы оборудования (рекомендуемые характеристики)
- секундомер электронный с датчиками
- направляющая со шкалой (обеспечивает установку датчиков положения и установку пружины маятника)
- брусок деревянный с пусковым магнитом (масса бруска (50 ± 2) г (одна из поверхностей бруска имеет отличный от других коэффициент трения скольжения))
- штатив с креплением (для наклонной плоскости)
- транспортир
- нитяной маятник с грузом с пусковым магнитом и с возможностью изменения длины нити (длина нити не менее 50 см, используется бифилярный подвес)
- 4 груза (массой по (100 ± 2) г каждый)
- пружина 1 (жёсткость (50 ± 2) Н/м)
- пружина 2 (жёсткость (20 ± 2) Н/м)
- мерная лента
Рекомендуемые характеристики элементов оборудования комплекта № 5 должны обеспечивать выполнение следующих опытов:
- измерение средней скорости движения бруска по наклонной плоскости;
- измерение ускорения бруска при движении по наклонной плоскости;
- измерение частоты и периода колебаний математического маятника;
- измерение частоты и периода колебаний пружинного маятника (с электронным секундомером);
- исследование зависимости ускорения бруска от угла наклона направляющей;
- исследование периода (частоты) колебаний нитяного маятника от длины нити;
- исследование периода колебаний пружинного маятника от массы груза и жёсткости пружины;
- исследование независимости периода колебаний нитяного маятника от массы груза.

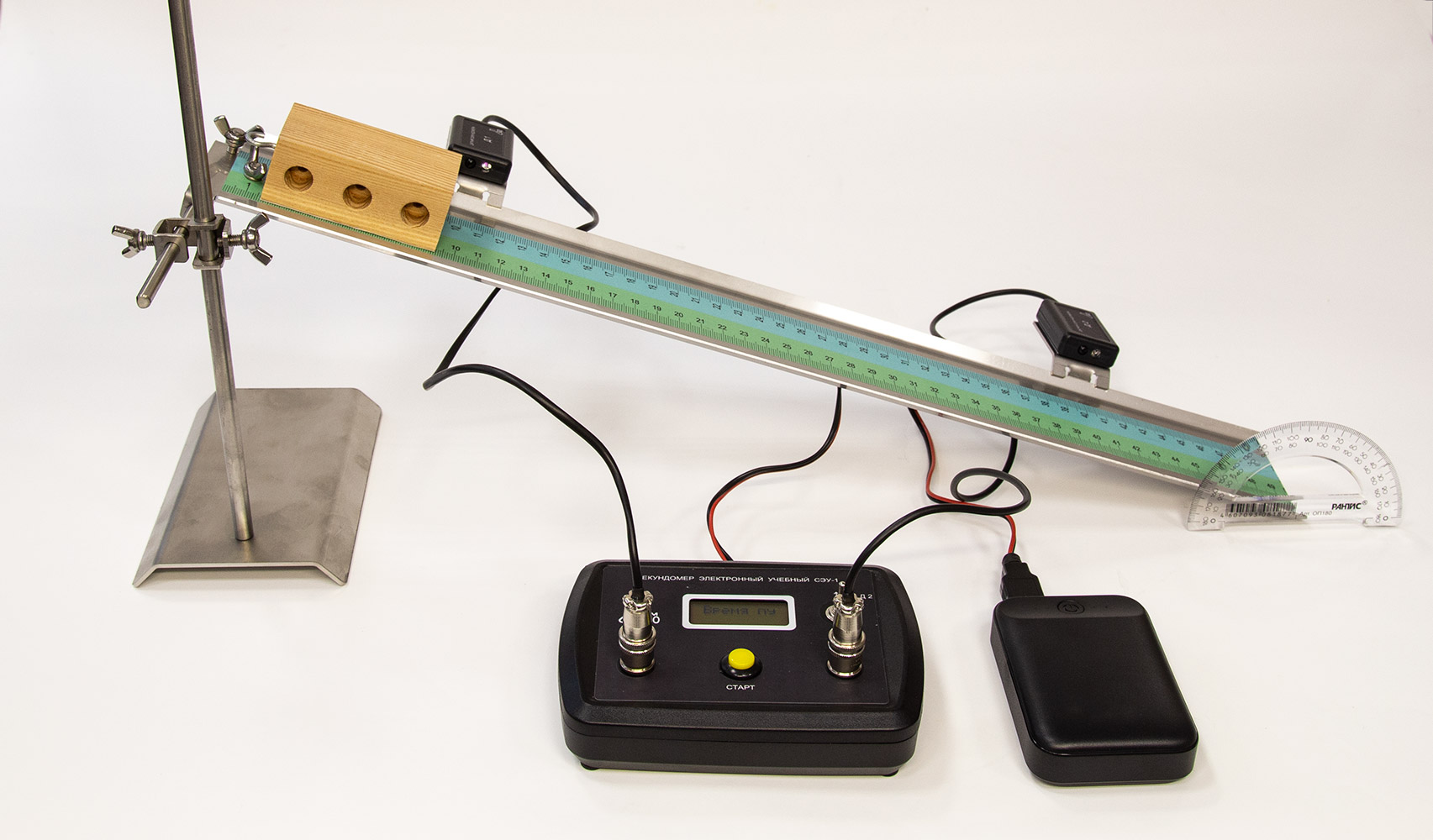

Пример использования комплекта № 5 при выполнении эксперимента:
Приобрести комплект № 5 ОГЭ по физике можно у производителя школьного оборудования ООО "Химлабо"
