Комплект № 4 предназначен для выполнения экспериментальных заданий ОГЭ по физике в соответствии со Спецификацией КИМ для проведения ОГЭ по физике, утвержденной ФГБНУ «ФИПИ».
Комплект позволяет измерять оптическую силу собирающей линзы, фокусное расстояние и показатель преломления стекла, исследовать свойства изображения, полученного с помощью собирающей линзы, изменение фокусного расстояния двух сложенных линз, зависимость угла преломления от угла падения на границе воздух-стекло и проводить др. опыты.
Элементы оборудования (рекомендуемые характеристики)
- источник питания постоянного тока (выпрямитель с входным напряжением 36¸42 В или батарейный блок 1,5¸7,5 В с возможностью регулировки выходногонапряжения)
- собирающая линза 1 (фокусное расстояние F1 = (100 ± 10) мм)
- собирающая линза 2 (фокусное расстояние F2 = (50 ± 5) мм)
- рассеивающая линза 3 (фокусное расстояние F3 = – (75 ± 5) мм)
- линейка (длина 300 мм, с миллиметровыми делениями)
- экран
- направляющая (оптическая скамья)
- слайд «Модель предмета»
- осветитель (обеспечивает опыты с линзами и возможность получения узкого пучка для опыта с полуцилиндром)
- полуцилиндр (диаметр (50 ± 5) мм, показатель преломления примерно 1,5)
- планшет на плотном листе с круговым транспортиром (на планшете обозначено место для полуцилиндра)
Рекомендуемые характеристики элементов оборудования комплекта № 4 должны обеспечивать выполнение следующих опытов:
- измерение оптической силы собирающей линзы;
- измерение фокусного расстояния собирающей линзы (по свойству равенства размеров предмета и изображения, когда предмет расположен в двойном фокусе);
- измерение показателя преломления стекла;
- исследование свойства изображения, полученного с помощью собирающей линзы;
- исследование изменения фокусного расстояния двух сложенных линз;
- исследование зависимости угла преломления от угла падения на границе воздух – стекло.

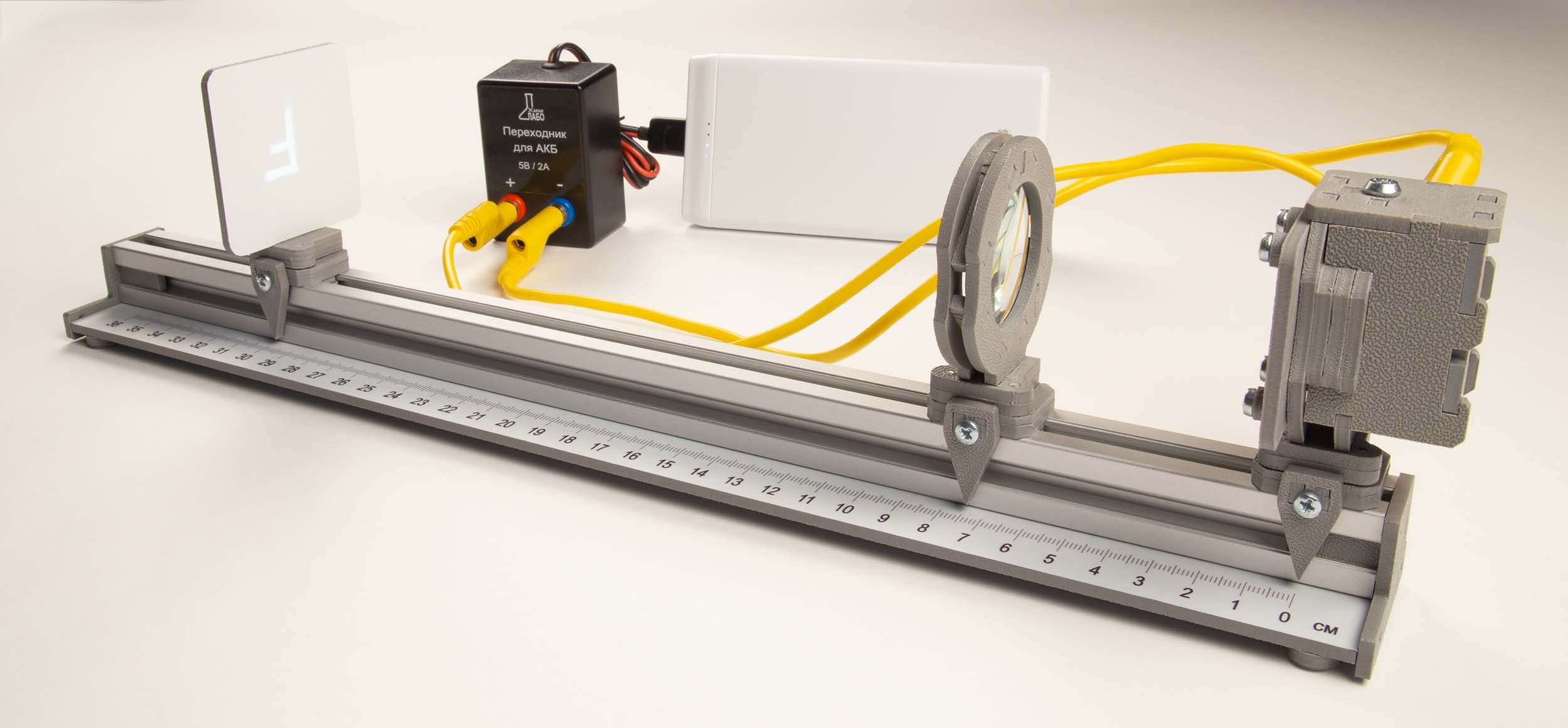

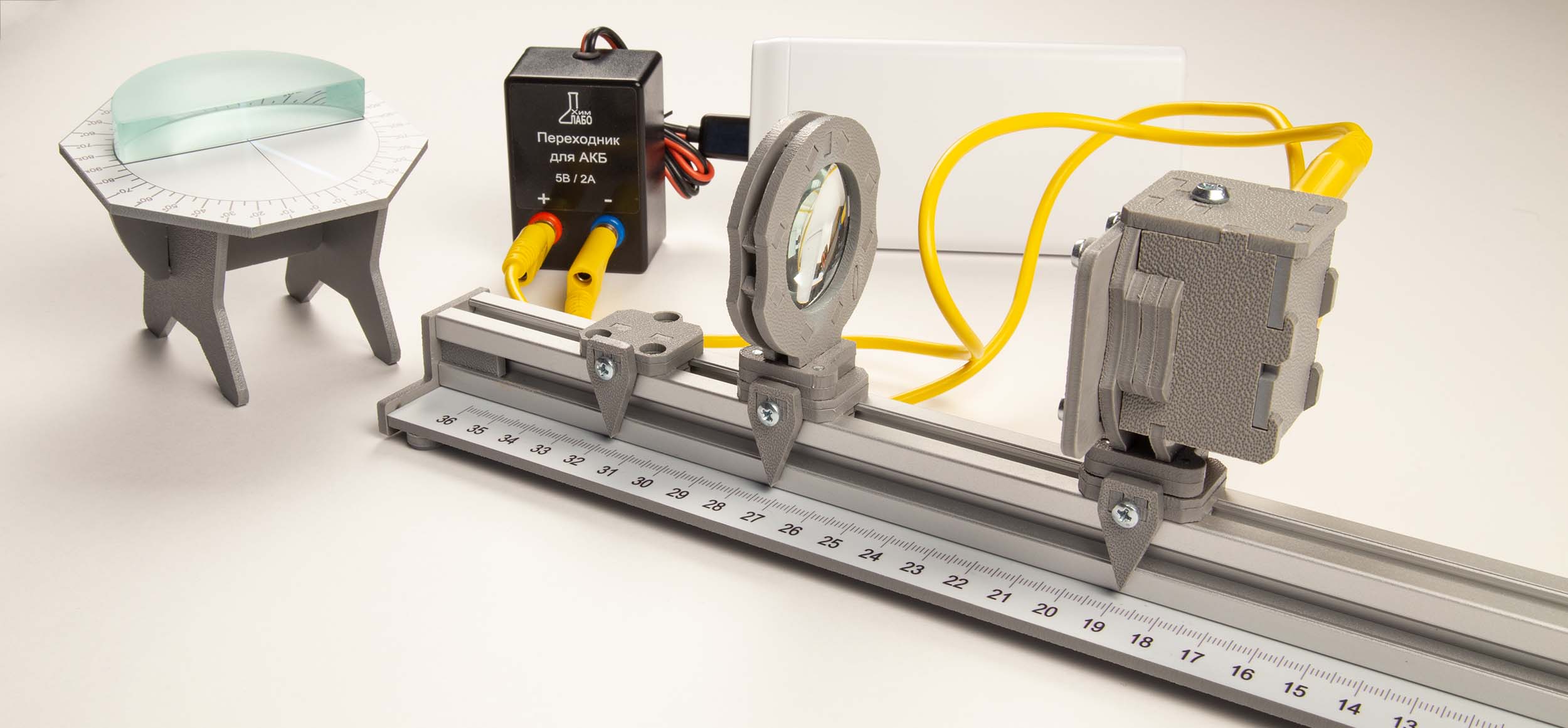

Пример использования комплекта № 4 при выполнении эксперимента:
Приобрести комплект № 4 ОГЭ по физике можно у производителя школьного оборудования ООО "Химлабо"
