Комплект № 2 предназначен для выполнения экспериментальных заданий ОГЭ по физике в соответствии со Спецификацией КИМ для проведения ОГЭ по физике, утвержденной ФГБНУ «ФИПИ».
Комплект позволяет измерять жесткость пружины, коэффициент трения скольжения, работу силы трения и силы упругости, а также исследовать зависимость силы трения скольжения от силы нормального давления и от рода поверхности, зависимость силы упругости, возникающей в пружине, от степени деформации.
Элементы оборудования (рекомендуемые характеристики)
- штатив лабораторный с держателями
- динамометр 1 (предел измерения 1 Н (С = 0,02 Н))
- динамометр 2 (предел измерения 5 Н (С = 0,1 Н))
- пружина 1 на планшете с миллиметровой шкалой (жёсткость (50 ± 2) Н/м)
- пружина 2 на планшете с миллиметровой шкалой (жёсткость (10 ± 2) Н/м)
- три груза, обозначить № 1, № 2 и № 3 (массой по (100 ± 2) г каждый)
- наборный груз или набор грузов, обозначить № 4, № 5 и № 6 (наборный груз, позволяющий устанавливать массу грузов: № 4 массой (60 ± 1) г, № 5 массой (70 ± 1) г и № 6 массой (80 ± 1) г или набор отдельных грузов)
- линейка и транспортир (длина 300 мм, с миллиметровыми делениями)
- брусок с крючком и нитью (масса бруска m = (50 ± 5) г)
- направляющая длиной не менее 500 мм. Должны быть обеспечены разные коэффициенты трения бруска по направляющей, обозначить «А» и «Б» («А» – приблизительно 0,2; поверхность «Б» – приблизительно 0,6)
Рекомендуемые характеристики элементов оборудования комплекта № 2 должны обеспечивать выполнение следующих опытов:
- измерение жёсткости пружины;
- измерение коэффициента трения скольжения;
- измерение работы силы трения;
- измерение работы силы упругости;
- исследование зависимости силы трения скольжения от силы нормального давления и от рода поверхности;
- исследование зависимости силы упругости, возникающей в пружине, от степени деформации пружины.

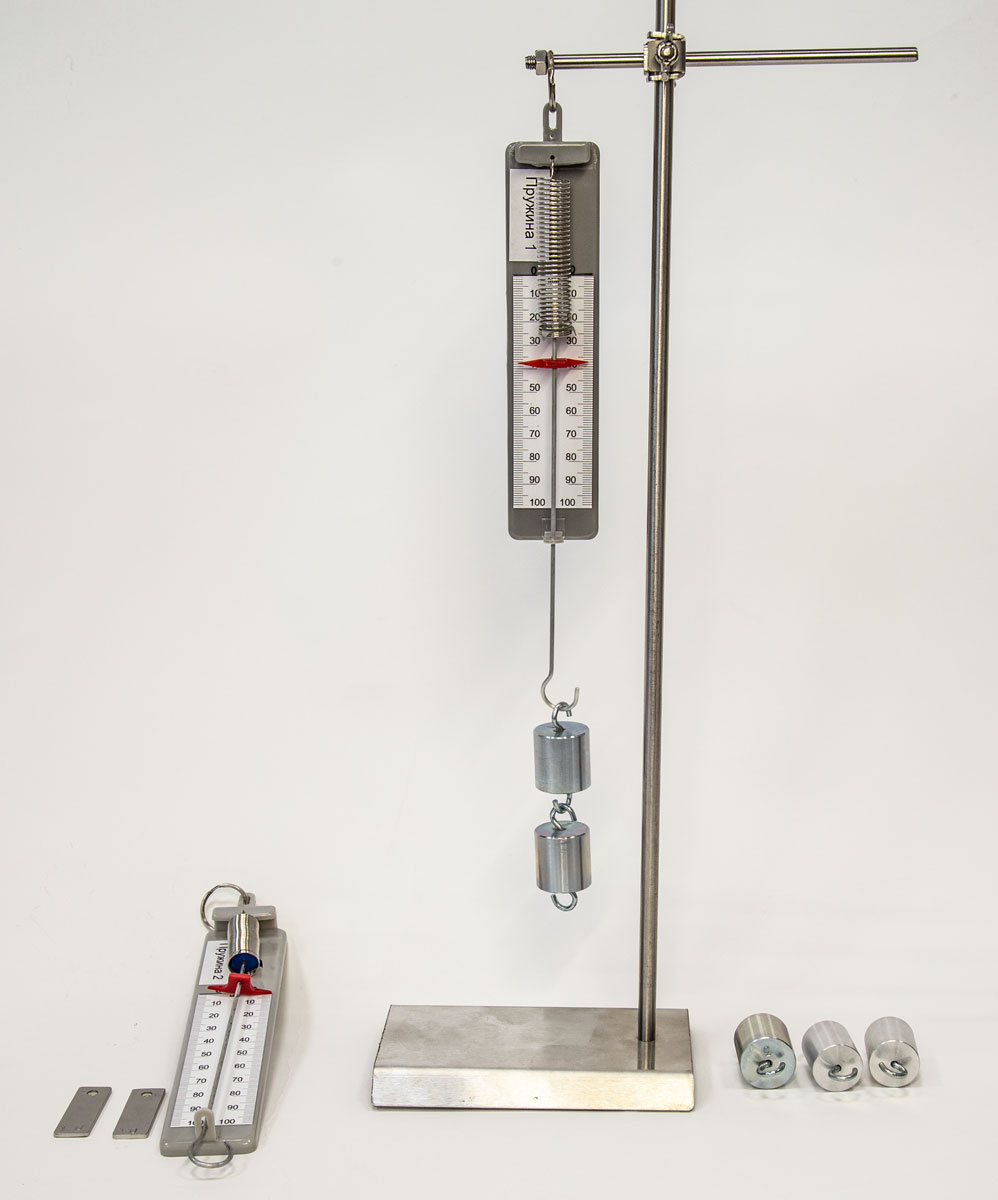

Пример использования комплекта № 2 при выполнении эксперимента:
Приобрести комплект № 2 ОГЭ по физике можно у производителя школьного оборудования ООО "Химлабо"
