Лабораторная работа №10

Изучение явления электромагнитной индукции

Цель работы:  изучить условия возникновения индукционного тока, ЭДС индукции.

Оборудование: катушка, два полосовых магнита, миллиамперметр.

 Теория

   Взаимная связь электрических и магнитных полей была установлена выдающимся английским физиком М. Фарадеем в 1831 г. Он открыл явление электромагнитной индукции.

   Многочисленные опыты Фарадея показывают, что с помощью магнитного поля можно получить электрический ток в проводнике.

   Явление электромагнитной индукции заключается в возникновении электрического тока в замкнутом контуре при изменении магнитного потока, пронизывающего контур.

   Ток, возникающий при явлении электромагнитной индук­ции, называют индукционным.

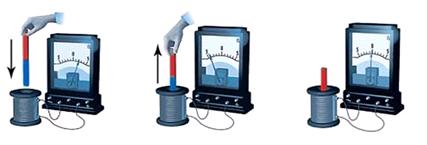

   В электрической цепи (рисунок 1) возникает индукционный ток, если есть движение магнита относительно катушки, или наоборот. Направление индукционного тока зависит как от направления движения магнита, так и от расположения его полюсов. Индукционный ток отсутствует, если нет относительного перемещения катушки и магнита.

Рисунок 1.

   Строго говоря, при движении контура в магнит­ном поле генерируется не определенный ток , а определенная э. д. с.



Рисунок 2.

   Фарадей экспериментально установил, что при изменении магнитного потока в проводящем контуре возникает ЭДС индукции Eинд, равная скорости изменения магнитного потока через поверхность, ограниченную контуром, взятой со знаком минус:

 lr1016

   Эта формула выражает закон Фарадея: э. д. с. индукции равна скорости изменения магнитного потока через поверхность, ограни­ченную контуром.

   Знак минус в формуле отражает правило Ленца.

   В 1833 году Ленц опытным путем доказал утверждение, которое называется правилом Ленца: индукционный ток, возбуждаемый в замкнутом контуре при изменении магнитного потока, всегда направлен так, что создаваемое им магнитное поле препятствует изменению магнитного потока, вызывающего индукционный ток.

   При возрастании магнитного потока Ф>0, а εинд < 0, т.е.   э. д. с. индукции вызывает ток такого направления, при котором его маг­нитное поле уменьшает магнитный поток через контур.

   При уменьшении магнитного потока Ф<0, а εинд > 0, т.е. магнитное поле индукционного тока увеличивает убывающий магнитный поток через контур.

   Правило Ленца имеет глубокий физический смыслоно выражает закон сохранения энергии: если магнитное поле через контур увеличивается, то ток в контуре направлен так, что его магнитное поле направлено против внешнего, а если внешнее магнитное поле через контур уменьшается, то ток направлен так, что его магнитное поле поддерживает это убывающее магнитное поле.

   ЭДС индукции зависит от разных причин. Если вдвигать в катушку один раз сильный магнит, а в другой — слабый, то показания прибора в первом случае будут более высокими. Они будут более высокими и в том случае, когда магнит движется быстро. В каждом из проведённых в этой работе опыте направление индукционного тока определяется правилом Ленца. Порядок определения направления индукционного тока показан на рисунке 2.

   На рисунке синим цветом обозначены силовые линии магнитного поля постоянного магнита и линии магнитного поля индукционного тока. Силовые линии магнитного поля всегда направлены от N к S – от северного полюса к южному полюсу магнита.

   По правилу Ленца индукционный электрический ток в проводнике, возникающий при изменении магнитного потока, направлен таким образом, что его магнитное поле противодействует изменению магнитного потока. Поэтому в катушке направление силовых линий  магнитного поля противоположно силовым линиям постоянного магнита, ведь магнит движется в сторону катушки. Направление тока находим по правилу буравчика: если буравчик (с правой нарезкой) ввинчивать так, чтобы его поступательное движение совпало с направлением линий индукции в катушке, тогда направление вращения рукоятки буравчика совпадает с направлением индукционного тока.

   Поэтому ток через миллиамперметр течёт слева направо, как показано на рисунке 1 красной стрелкой. В случае,  когда магнит отодвигается от катушки, силовые линии магнитного поля индукционного тока будут совпадать по направлению с силовыми линиями постоянного магнита, и ток будет течь справа налево.

Ход работы.

Подготовьте для отчета таблицу и по мере проведения опытов заполните её.







п/п







Действия с магнитом и катушкой





Показания

милли-амперметра,

мА

Направления отклонения стрелки миллиампер-метра

(вправо, влево или не откланяется)





Направление индукционного тока

(по правилу Ленца)

1

Быстро вставить магнит в катушку северным полюсом







2

Оставить магнит в катушке неподвижным

после опыта 1







3

Быстро вытащить магнит из катушки







4

Быстро приблизить катушку к северному полюсу магнита







5

Оставить катушку неподвижной после опыта 4







6

Быстро вытащить катушку от северного полюса магнита







7

Медленно вставить в катушку магнит северным полюсом







8

Медленно вытащить магнит из катушки







9

Быстро вставить в катушку 2 магнита северными полюсами







10

Быстро вставить магнит в катушку южным полюсом







11

Быстро вытащить магнит из катушки после опыта 10







12

Быстро вставить в катушку 2 магнита южными полюсами







   Записать общий вывод по работе на основе проведённых наблюдений.

КОНТРОЛЬНЫЕ ВОПРОСЫ.

  1. В чем заключается явление электромагнитной индукции?
  2. Какой ток называют индукционным?
  3. Сформулируйте закон электромагнитной индукции. Какой формулой он описывается?
  4. Как формулируется правило Ленца?
  5. Какова связь правила Ленца с законом сохранения энергии?

     Презентация для демонстрации студентам (с решением): скачать с Яндекс-Диск
